● Он разделен на две части: статор и ротор. Примечание. Не путайте коммутатор с коммутатором.
● В состав статора входят: главный магнитный полюс, основание машины, коммутационный полюс, щеточное устройство и т. д.
Основные характеристики:
1. Рама изготовлена из высокопрочного чугуна, который устраняет внутреннее напряжение заготовки в течение длительного времени после точного контроля температуры и отпуска, так что рабочие характеристики заготовки рамы достигают наилучшего состояния.
2. Соединение рамы кровати крепится с помощью тяги, а гидравлическая мощность используется для предварительного прессования конструкции рамы и значительного повышения жесткости рамы.
3. Мощная и чувствительная разделительная муфта и тормоз обеспечивают точное позиционирование и чувствительное торможение.
4.Отличная конструкция динамического баланса, минимизация вибрации и шума и обеспечение срока службы штампа.
5. Коленчатый вал изготовлен из легированной стали NiCrMO после термообработки, шлифования и другой точной обработки.
6. Осевой подшипник без зазора используется между направляющим цилиндром и направляющим стержнем и соответствует расширенному направляющему цилиндру, так что динамическая и статическая точность превышает особую большую точность, а срок службы штамповочной матрицы значительно увеличивается. улучшен.
7. Примите систему охлаждения с принудительной смазкой, уменьшите тепловую нагрузку рамы, обеспечьте качество штамповки, продлите срок службы пресса.
8. Человеко-машинный интерфейс контролируется микрокомпьютером для визуального управления работой, количеством продукции и состоянием станка в четком виде (центральная система обработки данных будет принята в будущем, и один экран будет знать рабочее состояние, качество, количество и другие данные всех станков).
 |
 |

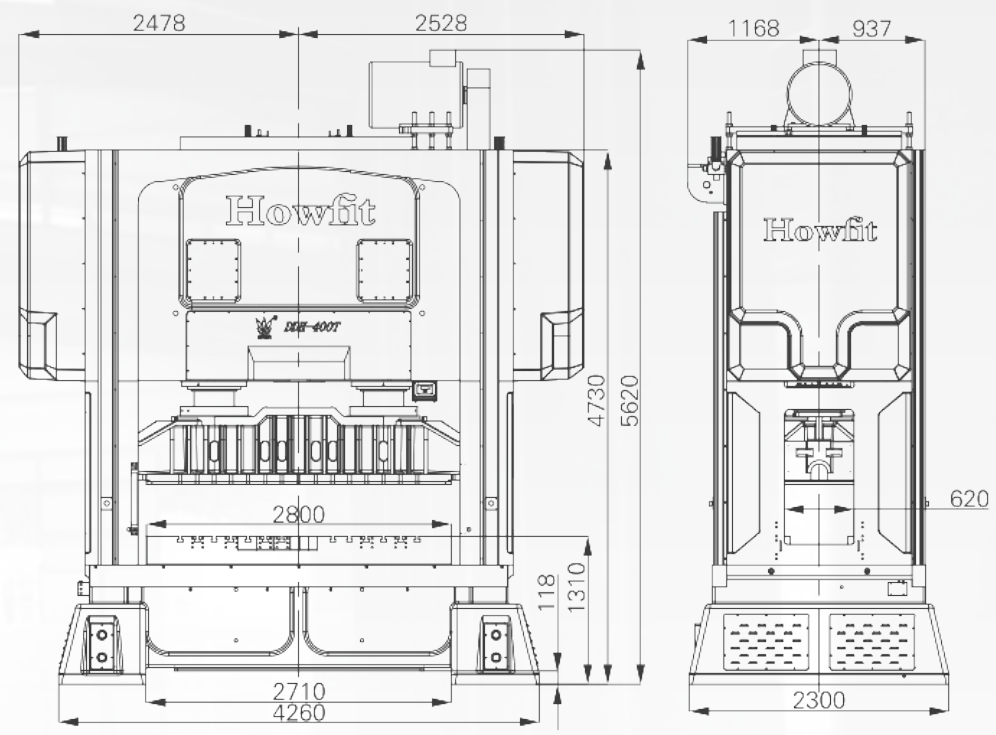

Основные технические параметры:

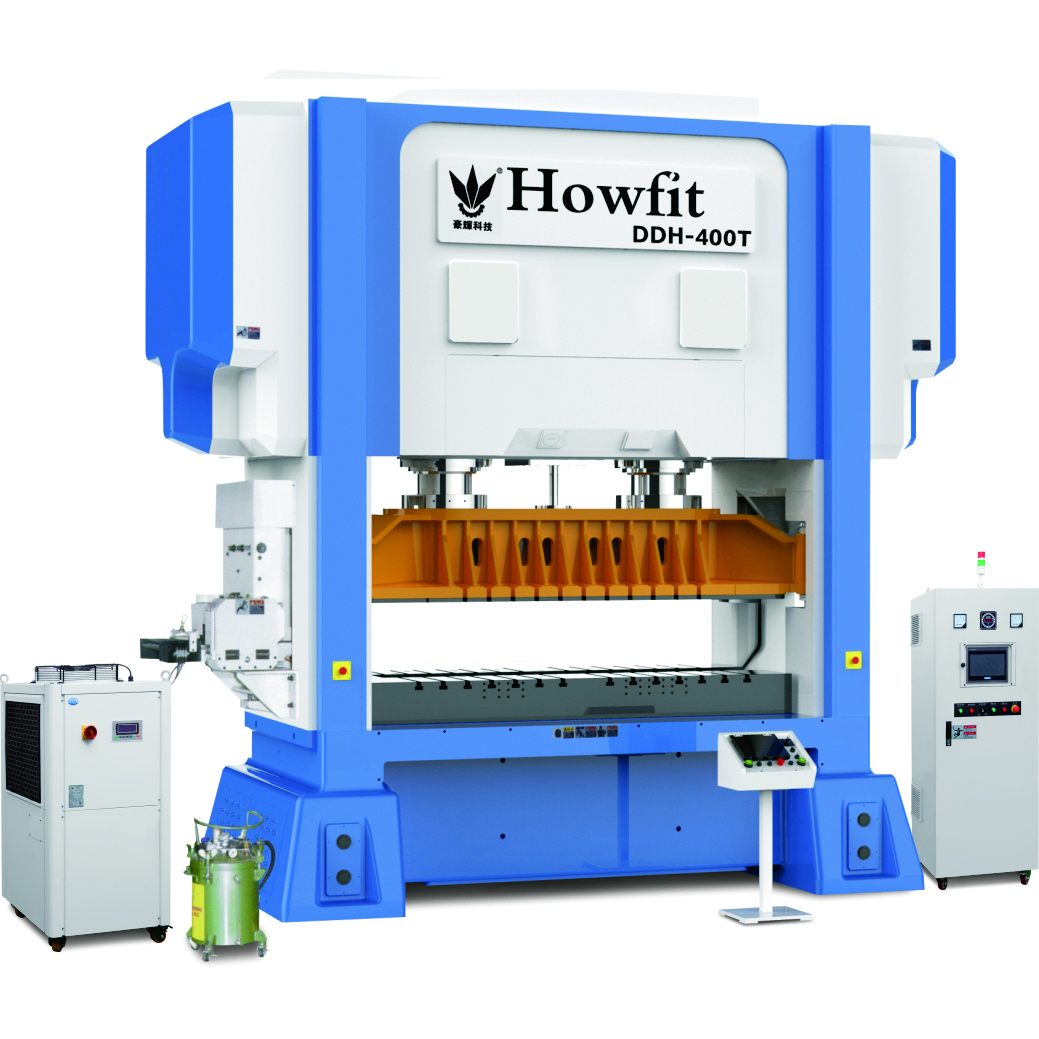

| Model | DDH-360T | DDH-400T | |
| Capacity | KN | 3600 | 4000 |
| Stroke length | MM | 30 | 30/40 |
| Maximum SPM | SPM | 400 | 300 |
| Minimum SPM | SPM | 100 | 100 |
| Die height | MM | 400-450 | 400-450 |
| Die height adjustment | MM | 50 | 50 |

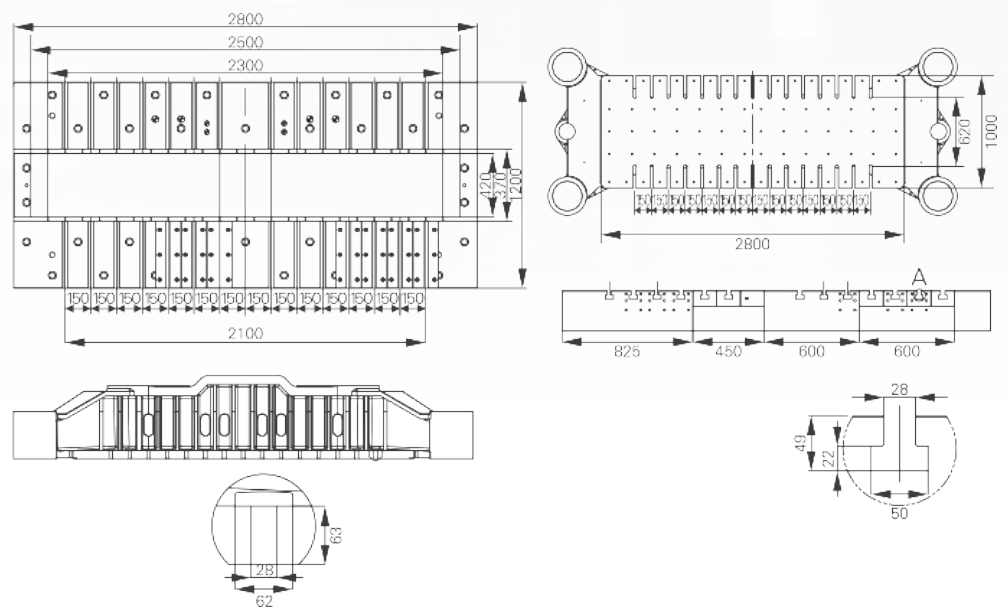

| Slider area | MM | 2300×900 | 2800×1000 |
| Bolster area | MM | 2400×1000 | 2800×1200 |
| Bed opening | MM | 2000×350 | 2400×400 |
| Bolster opening | MM | 1900×300 | 2300×420 |
| Main motor | KW | 75X4P | 75X4P |
| Accuracy | JIS/JIS Special grade | JIS/JIS Special grade | |
| Total Weight | TON | 66 | 85 |

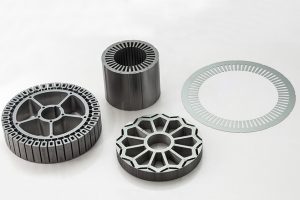

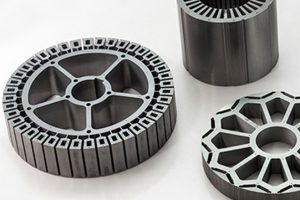

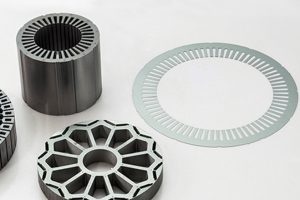

Пресс-продукты:
 |
 |
 |
Конструкция высокоскоростного ламинационного пресса с двигателем постоянного тока содержит отдельные муфту и тормоз с обеих сторон литейной коронки для гарантии безопасности.
● Смазка с принудительной циркуляцией: центральный контроль давления масла, качества масла, количества масла, зазора и т. д.; гарантия долгосрочной стабильной работы.
● Отклонение жесткости конструкции машины точно контролируется (жесткость) с допуском 1/15000.
● Строго выбирается материал машины в соответствии со стандартом QT500-7.
