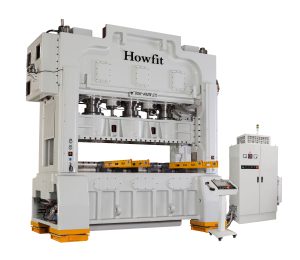

HOWFIT DDH 400T ZW-3700 высокоскоростной прецизионный вырубной станок точность изготовления и гарантия качества
Введение:
Как важная металлообрабатывающая машина, штамповочный станок играет жизненно важную роль в производственном процессе. Производительность и качество станка напрямую связаны с эффективностью промышленного производства и качеством продукции. В данной статье будет подробно рассмотрен процесс производства высокоскоростного прецизионного вырубного пресса DDH 400T ZW-3700 с акцентом на изготовление корпуса, конструкцию ползуна и систему смазки маслом, чтобы выявить основы его эффективной и стабильной работы.
Производство корпуса машины:
DDH 400T ZW-3700 имеет трехсекционную комбинированную конструкцию, которая обеспечивает общую жесткость за счет натяжения, вдвое превышающего номинальное усилие, а величина прогиба строго контролируется на уровне 1/18000, что гарантирует превосходную устойчивость корпуса машины. Фюзеляж изготовлен из высококачественного литого сплава с обработкой для снятия напряжения, который обладает превосходными характеристиками гашения вибраций и обеспечивает долговременную точность. Ключевые отливки проанализированы с помощью анализа методом конечных элементов, с разумным усилием и небольшой деформацией, что обеспечивает прочную основу для повышения надежности и стабильности машины.
Конструкция ползуна:
Ползун направляется предварительно напряженным восьмигранным круглым игольчатым роликом, а благодаря конструкции обратного симметричного динамического балансировочного устройства он эффективно уравновешивает горизонтальную и вертикальную силу инерции, возникающую в процессе работы, что делает работу всей машины более плавной. Шатун и шеститочечная ультраблизкая опорная часть имеют высокоскоростную и сверхпрочную конструкцию подшипников скольжения, что обеспечивает плавность работы пресса и точность нижней мертвой точки ползуна. Такая конструкция не только продлевает срок службы пресс-формы, но и повышает эффективность производства.
Система смазки маслом:
Для обеспечения длительной и эффективной работы пресса DDH 400T ZW-3700 использует устройство смазки тонким слоем масла большого объема и устройство статической балансировки типа воздушной подушки. Устройство смазки большим объемом тонкого масла своевременно отводит тепло, образующееся в процессе работы, обеспечивая стабильность точности нижней мертвой точки всей машины. Устройство статической балансировки типа воздушной подушки работает надежно и плавно, защищает от износа детали трансмиссии во время регулировки высоты формы, обеспечивая долговечность механизма регулировки формы.
Конфигурация и параметры оборудования **DDH 400T ZW-3700: **
– Регулировка высоты формы с помощью серводвигателя
– Функция позиционирования при дюймовом перемещении
– Цифровой индикатор высоты формы
– Два комплекта обнаружения неправильной подачи
– Одиночное перемещение с функцией позиционирования 0 ° и 90 ° 180 ° 270 °
– Устройство положительного и отрицательного реверса главной рамы
– Гидравлическое устройство фиксации ползуна
– Устройство охлаждения и подогрева смазочного масла с постоянной температурой
– Отдельная тормозная муфта
– Отдельный электрический блок управления + передвижной операционный стол
– Рабочий свет
– Инструменты для обслуживания и ящик для инструментов
– Пакетное управление для восьми групп
– Станция циркуляционного насоса для смазки
– Защитная решетка (передняя и задняя 2 группы)
– Передние и задние защитные ворота
– Складчик с двойной головкой: гидравлический, 600 мм
– S-образный нивелир: 600 мм
– Двойной сервоподатчик: 600 мм
– Подъемник пресс-формы: W=50
– Съемник пресс-формы: W=50 Сдвигающий рычаг пресс-формы + опорное основание: L=1500
– Антивибрационные ножки с пружинной амортизацией: пружинные ножки напрямую соединены с вырубным прессом.
– Электромагнитный клапан для ножниц: Adecco (Тайвань)
– Масляный радиатор постоянной температуры: Китай Tongfei
– Контроллер наклонного паза: Япония Yamasha
Спецификации:
– Номинальное усилие: 4000KN
– Точка генерации мощности: 3,0 мм
– Ход: 30 мм
– Число ходов: 80-250 с.п.м.
– Закрытая высота: 500-560мм
– Площадь стола: 3700×1200 мм
– Площадь горки: 3700×1000мм
– Объем регулировки: 60 мм
– Отверстие для падения: 3300×440 мм
– Двигатель: 90 кВт
– Грузоподъемность верхней формы: 3,5 тонны
– Высота линии подачи: 300±50мм
– Размер машины: 5960*2760*5710мм
Технология обработки бабки **DDH 400T ZW-3700:** 1.
1. литье завершено, первый отжиг;
2. грубая механическая обработка, после завершения отправляется на второй отжиг;
3. вибрационная обработка старения, искусственная интерференция вибрационного старения, внутреннее снятие напряжения может достигать 98 процентов
4. затем закончить обработку.
5. после обработки, использовать лазерный трекер (американский API) для проверки.
Через вышеупомянутое подробное введение процесса точности и обеспечения качества DDH 400T ZW-3700 высокоскоростной прецизионной пробивной машины, мы можем видеть, что его передовой производственный процесс и инновационный дизайн обеспечивают пользователей высокопроизводительным, эффективным и стабильным пробивным оборудованием, которое приносит больше удобства и преимуществ для промышленного производства.
